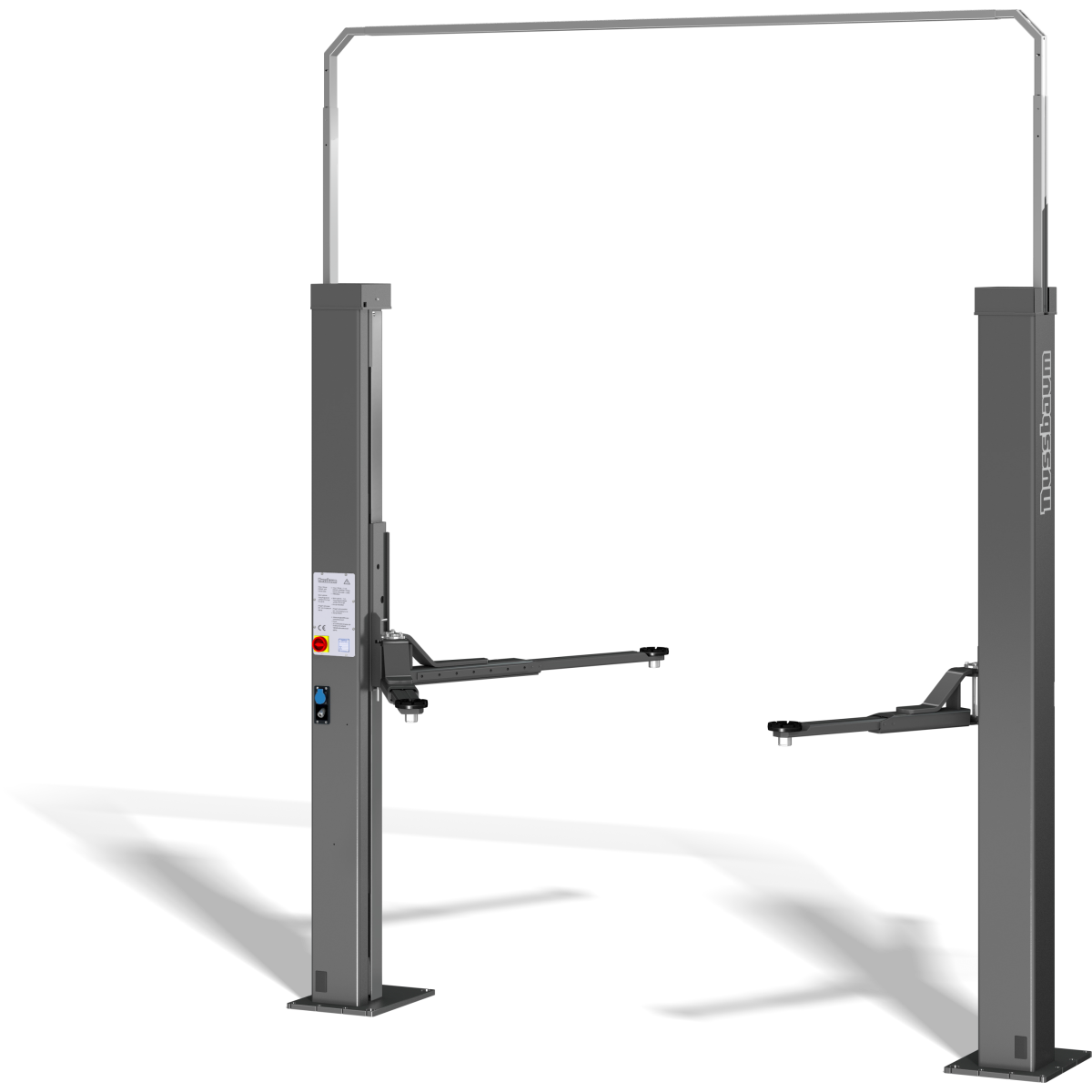

SMART LIFT 2.35 SL SC

Elektromechanische 2 Säulen Hebebühne mit Spindel und extraflachen Sportscar Tragarmen

SMART LIFT 2.35 SL SC

ART.-NR:SL235.6000154D-7016
SMART LIFT 2.35 SL SC

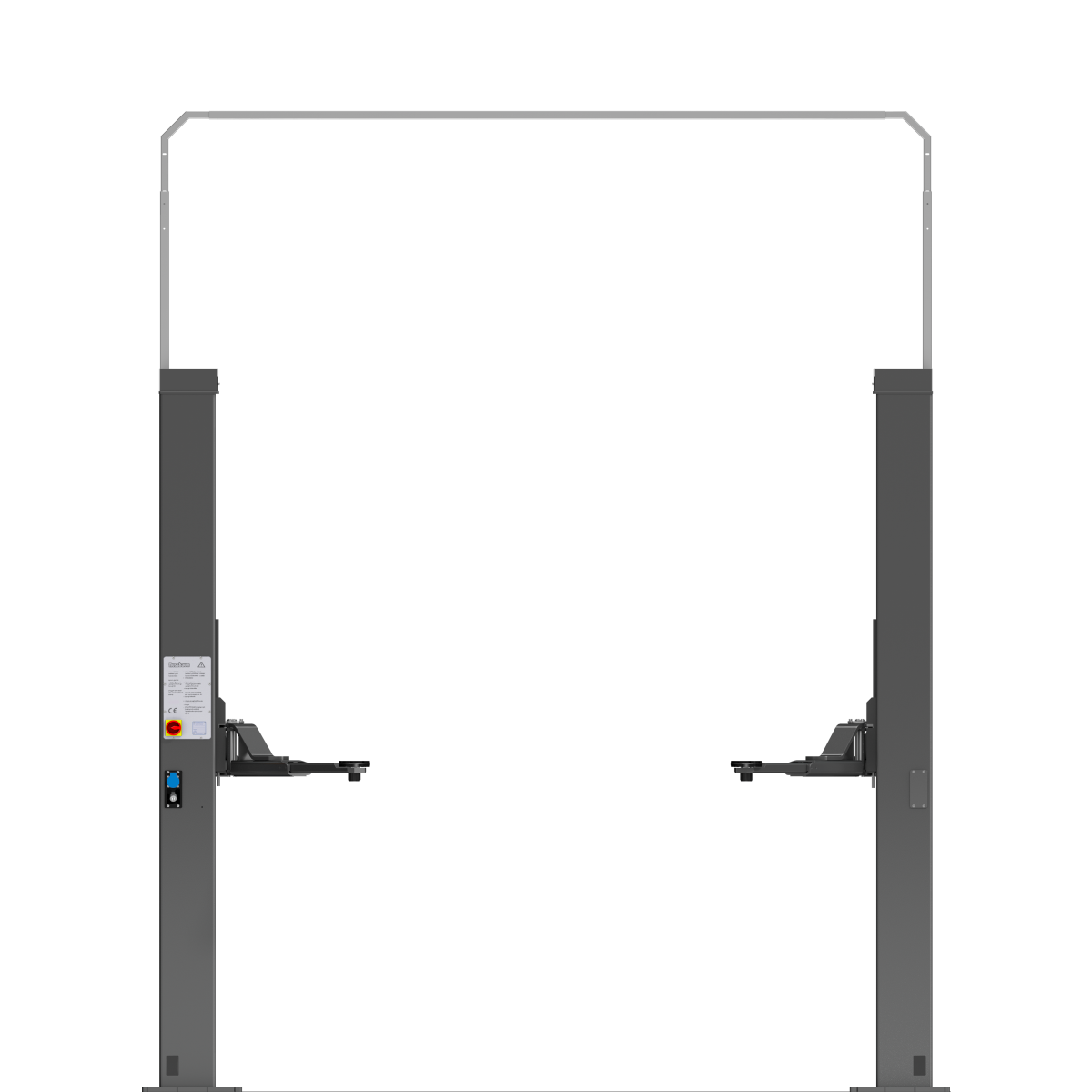

2 post lift SMART LIFT 2 35 SL SC f RAL7016 grey

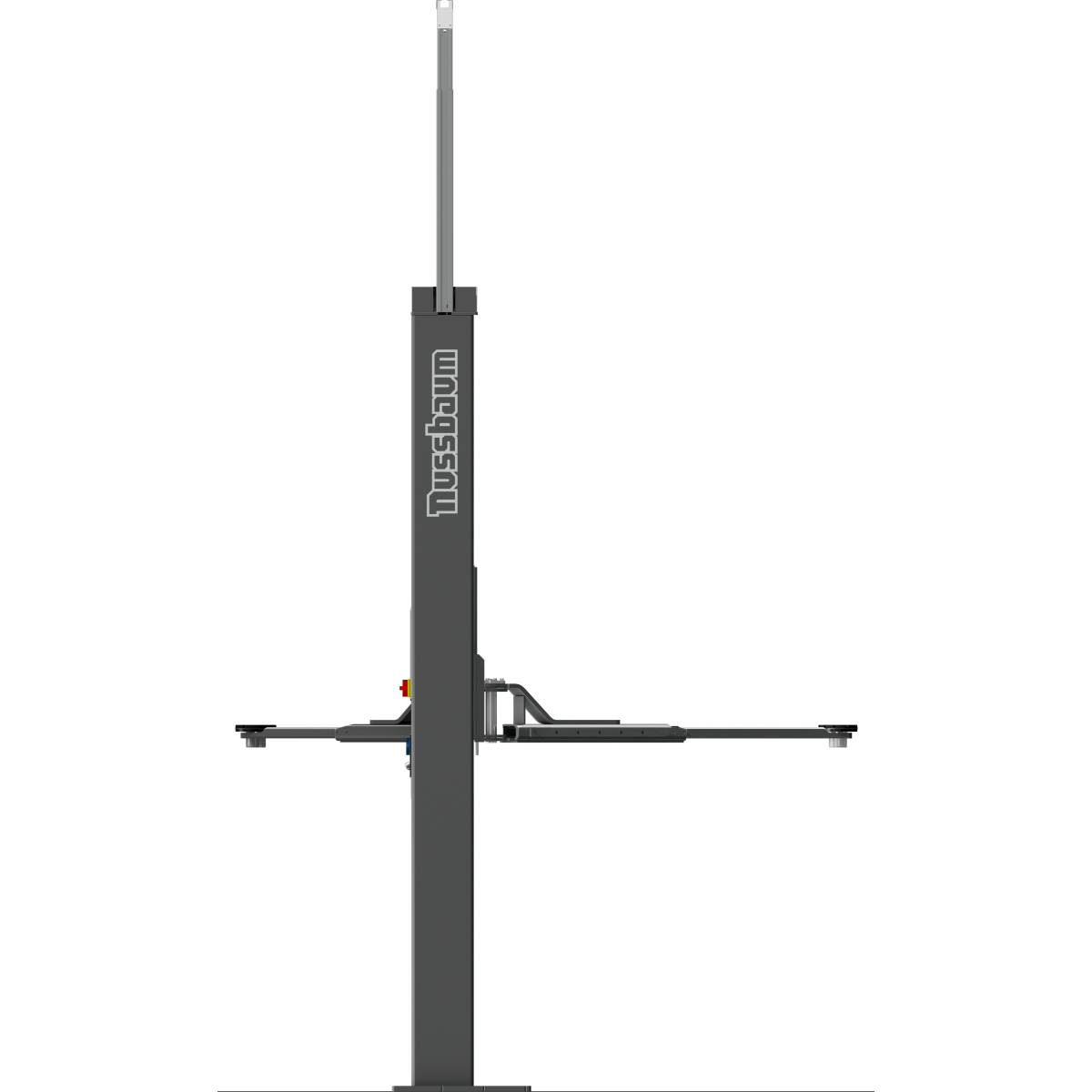

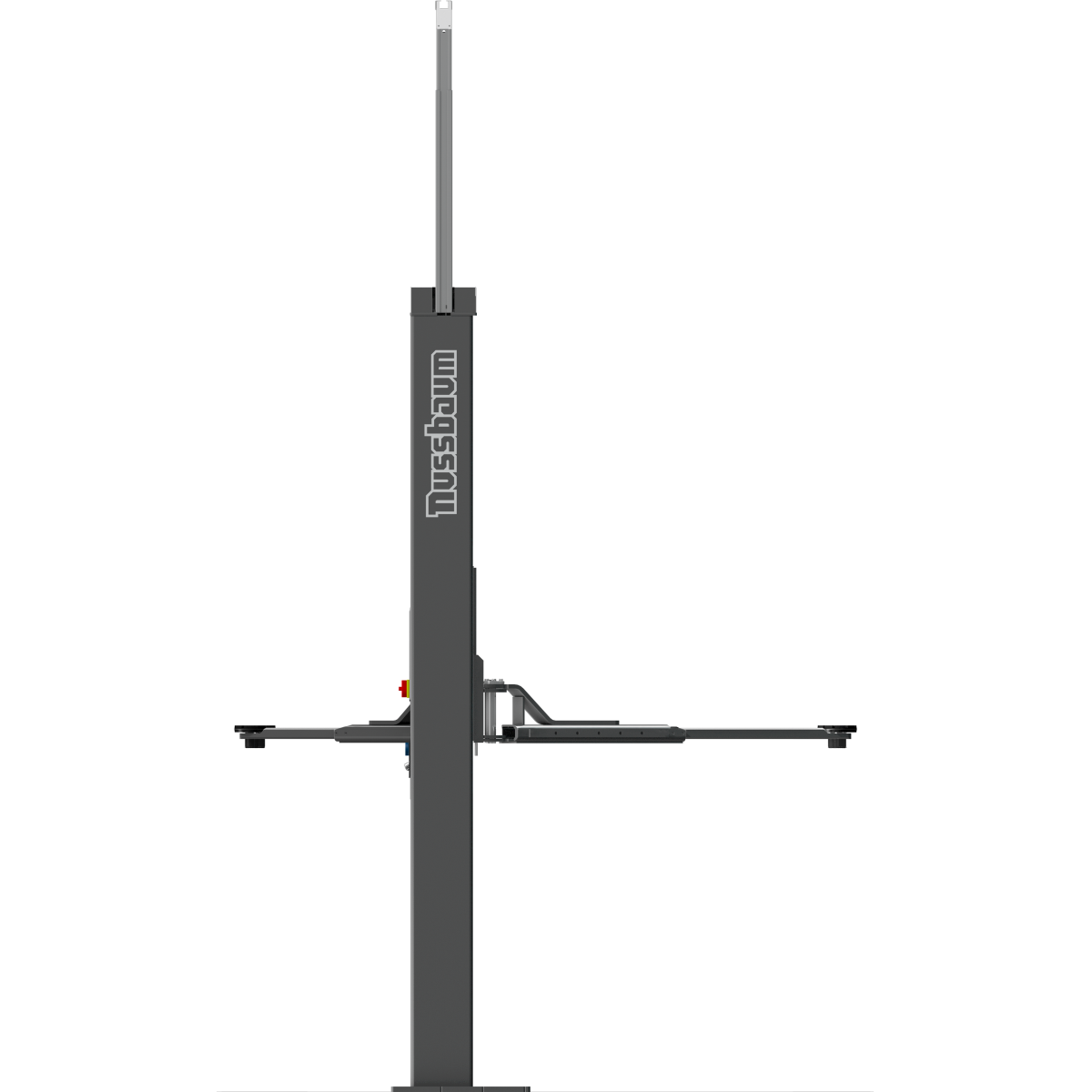

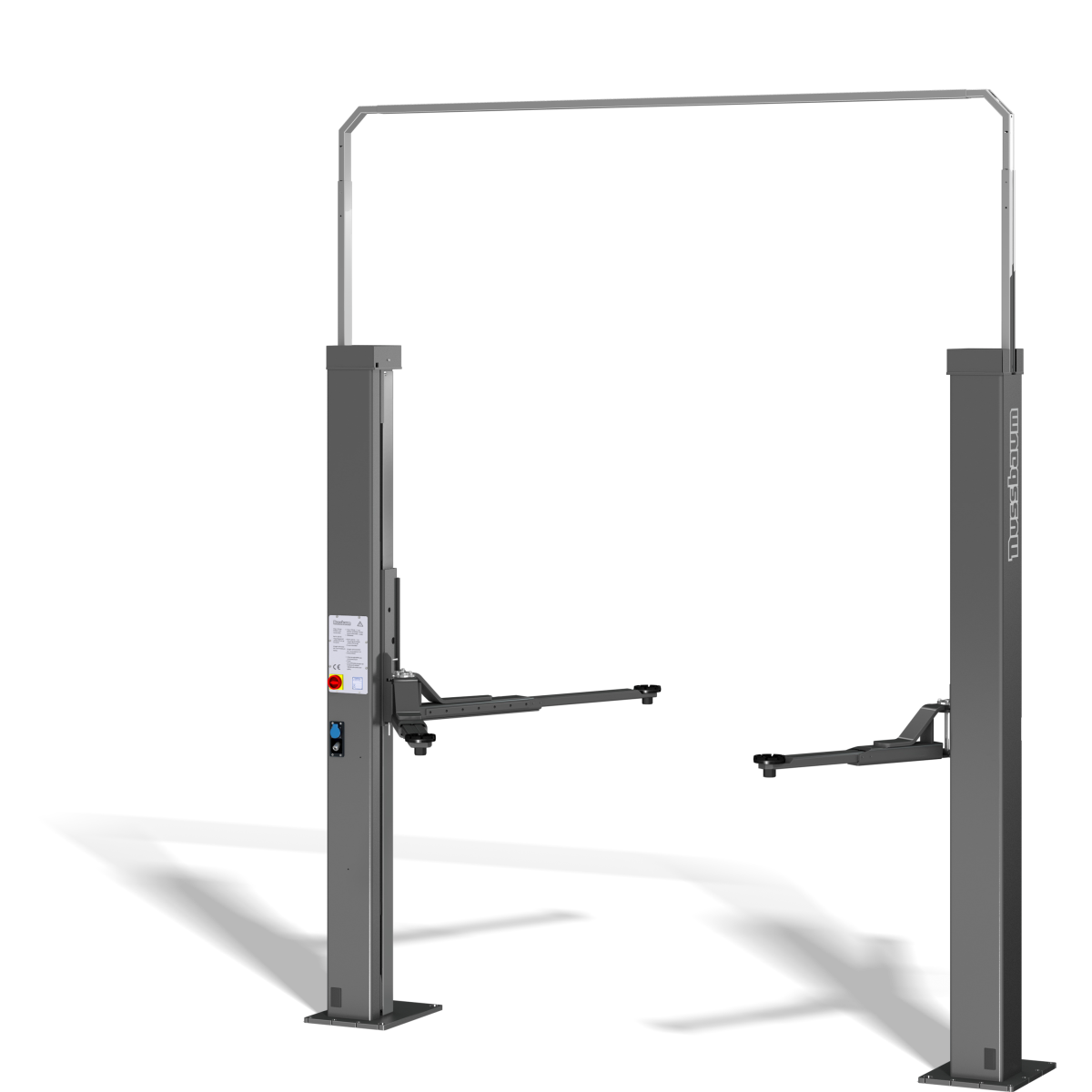

2 post lift SMART LIFT 2 35 SL SC s RAL7016 grey
SC-Tragarm-001_g
SC-Tragarm-002_g
Konfigurieren vergleichen
Kurzbeschreibung
Matchcode: SL235.6000154D-7016
ART.-NR: 0010646
Tragkraft: 3500 kg
Form 2 Säulenhebebühne
Farbe grau
Händler in Ihrer Nähe 43 Nicht Ihre Postleitzahl? hier eingeben

Nussbaum Automotive Lifts, Inc.

177 Defense Highway Suite 7, Annapolis
Maryland 21401

https://

SMART LIFT 2.35 SL SC

Die elektromechanische 2 Säulen Hebebühne SMART LIFT 2.35 SL SC mit Spindel, einer Tragkraft von 3500 kg und extraflachen, asymmetrischen Sportscar-Tragarmen ist die ideale Hebebühne für die preisbewusste und anspruchsvolle Autowerkstatt, in der auch tiefliegende Fahrzeuge gehoben werden. Mit ihrer geringen minimalen Höhe und der flexiblen Aufstellbreite passt sie in jede Kfz-Werkstatt. Die einfache Kabelverbindung zwischen den Säulen kann wahlweise im Boden oder über eine einfache, höhenverstellbare Kabelbrücke oben zwischen den Säulen angebracht werden. Die extraflachen Tragarme mit einer Unterschwenkhöhe von nur 84 - 144 mm gleiten ganz entspannt unter alle tiefliegenden Fahrzeuge, ob roter italienischer PS-Bolide oder selbstgetunter Tiefflieger aus Rüsselsheim.

  • Hubzeit: 46 Sekunden / Senkzeit: 40 Sekunden
  • Tragkraft: 3500 kg
  • Verstellbar in Breite und Höhe, geringer minimaler Platzbedarf
  • Ideal für niedrige Deckenhöhen mit minimaler Höhe von nur 2899 mm
  • Extraflache SC-Tragarme mit einer Unterschwenkhöhe von nur 84 - 144 mm
  • Druckluftanschluss und 220 V Steckdose serienmäßig in Säule integriert
  • Hohe Qualität: Jedes Exemplar wird einzeln vor Versand unter Last getestet
  • Entwickelt und hergestellt in Südwestdeutschland

Die Nussbaum SMART LIFT Reihe bewährt sich seit über 20 Jahren. Heute stehen weltweit mehr als 100.000 SMART LIFT Hebebühnen Automechanikern im Werkstattalltag zur Seite.

Das Spindel-Tragmutter System besteht aus einer sich drehenden Spindel und einer verschleißarmen Hubmutter aus hochwertigem Nylatron®. Eine unter der Tragmutter angebrachte zweite Sicherheitsmutter sichert das System zusätzlich. Die Tragarme sind durch eine automatische Arretierung gesichert. Die Hubmutter kann durch eine leicht einsehbare optische Verschleißkontrolle durch den Anwender geprüft werden.

Die Säulen und Tragarme werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend grau pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Lieferumfang

Hebebühne mit Kabelbrücke (verstellbar), Asymmetrische, teleskopierbare Tragarme, 4 im Tragarm fixierte Drehteller, CE-Stop, Energie-Set (Option): E-Set (230 V/ Druckluft) in der Bediensäule

Bauseitige Leistungen

Fundamentstärke 200 mm C20/25 normale Bewehrung, 12 Dübel BM12-20/80/40 (abhängig vom Fundament, siehe Prüfbuch), Elektroanschluss 3 PH, N + PE, 400 V, 50 Hz, Absicherung 16 Amp. träge, Luftanschluss für Energie-Set (Option), Entladung

Details
Tragkraft 3500 kg
RAL RAL 7016
Unterschwenkhöhe 84 - 144 mm
Auszug Tragarme vorne 865 - 590 mm
Auszug Tragarme hinten 840 - 1380 mm
Hubzeit 46 Sek.
Senkzeit 40 Sek.
Hubhöhe 1980 mm
Gesamthöhe 2899 mm
Gesamtbreite 3350 mm
Lichter Säulenabstand 2520 - 2762 mm
CE-Stop ja
E-Set ja
Elektroanschluss (Ph/V/Hz) 3 Ph , 400 V , 50 Hz
Absicherung 16 Amp. Träge
Motorleistung 2x1,5 KW

Datenblätter

7961 NB 233 KB

Fundamentpläne

Fundamentplan SL 107 KB
Blockfundamentplan SL 112 KB

Dübelbohrbilder

Dübelbohrbild SL 235-240 34 KB

Prüfbücher

OPI SMART LIFT 2 30SL 2 35SL 2 40SL V4 8 DE EN FR ES IT 082024 Web 32 MB

Broschüren

SMART LIFT Broschüre - Deutsch 2.6 MB
SMART LIFT Brochure - English 2.6 MB
SMART LIFT Panfleto - Español 2.6 MB
SMART LIFT Brochure - Français 2.6 MB
SMART LIFT Prospetto - Italiano 2.6 MB
Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 3050mm x 760mm x 570mm
Gesamtgewicht 690kg
Stapelbar 3-fach
Listenansicht Explosionsansicht
Abdeckblech BL. 1,25x198x2760 DX 51 D+Z kpl. Matchcode: 240SL09008 ART.-NR: 0000430
geringer Bestand
Axial-Rillenkugellager, 51207 Matchcode: 970028 ART.-NR: 0000478
sofort lieferbar
Elastomerauflage Drm. 125x24 mm Matchcode: 901103031 ART.-NR: 0000245
sofort lieferbar
Elektro SL Kabelsatz (3Leitungen) Matchcode: 232SL03040 ART.-NR: 0003277
geringer Bestand
Energieset Kunststoff 70X50X150 Matchcode: 225SL05093 ART.-NR: 0000330
geringer Bestand
Filz-Ring MNII rohweiß 62X43X8 Matchcode: 970658 ART.-NR: 0000494
sofort lieferbar
Gleitstück 10x20x46 PA6.6 Matchcode: 225SL06036 ART.-NR: 0000336
sofort lieferbar

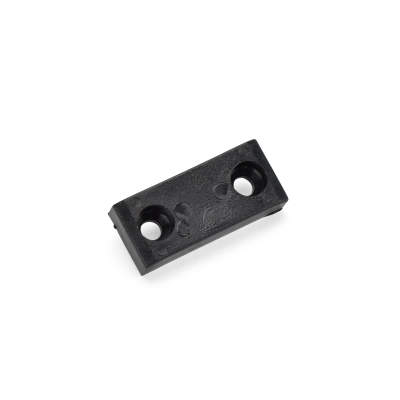

Gleitstück 4 FL. 15X10X50 PA6.6 Matchcode: 225SL06038 ART.-NR: 0000337
sofort lieferbar
Gleitstück Fl. 35x18x80 PA6 schwarz Matchcode: 240HLNT06035-ET ART.-NR: 0009847
sofort lieferbar
Gleitstück Fl. 35x45x80 PA6.6 schwarz Matchcode: 225SL06033 ART.-NR: 0000335
Lieferzeit auf Anfrage
Kabelsatz SL komplett Matchcode: 232SL393004 ART.-NR: 0000408 Ersatzartikel: 232SL03040
Lagergehäuse montiert Rd. 98x50 C45 Montageteil Matchcode: 225SL25031M ART.-NR: 0003087
sofort lieferbar

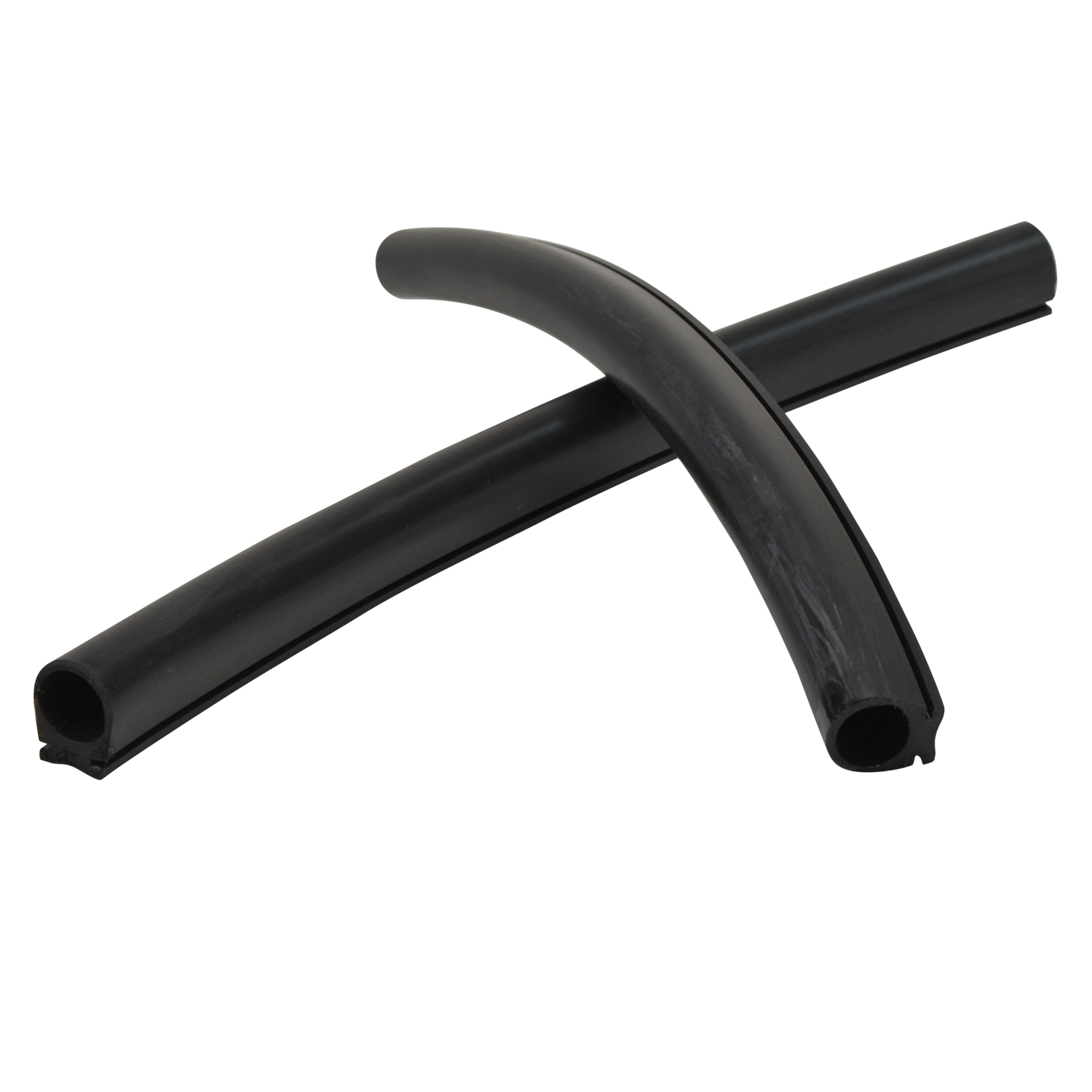

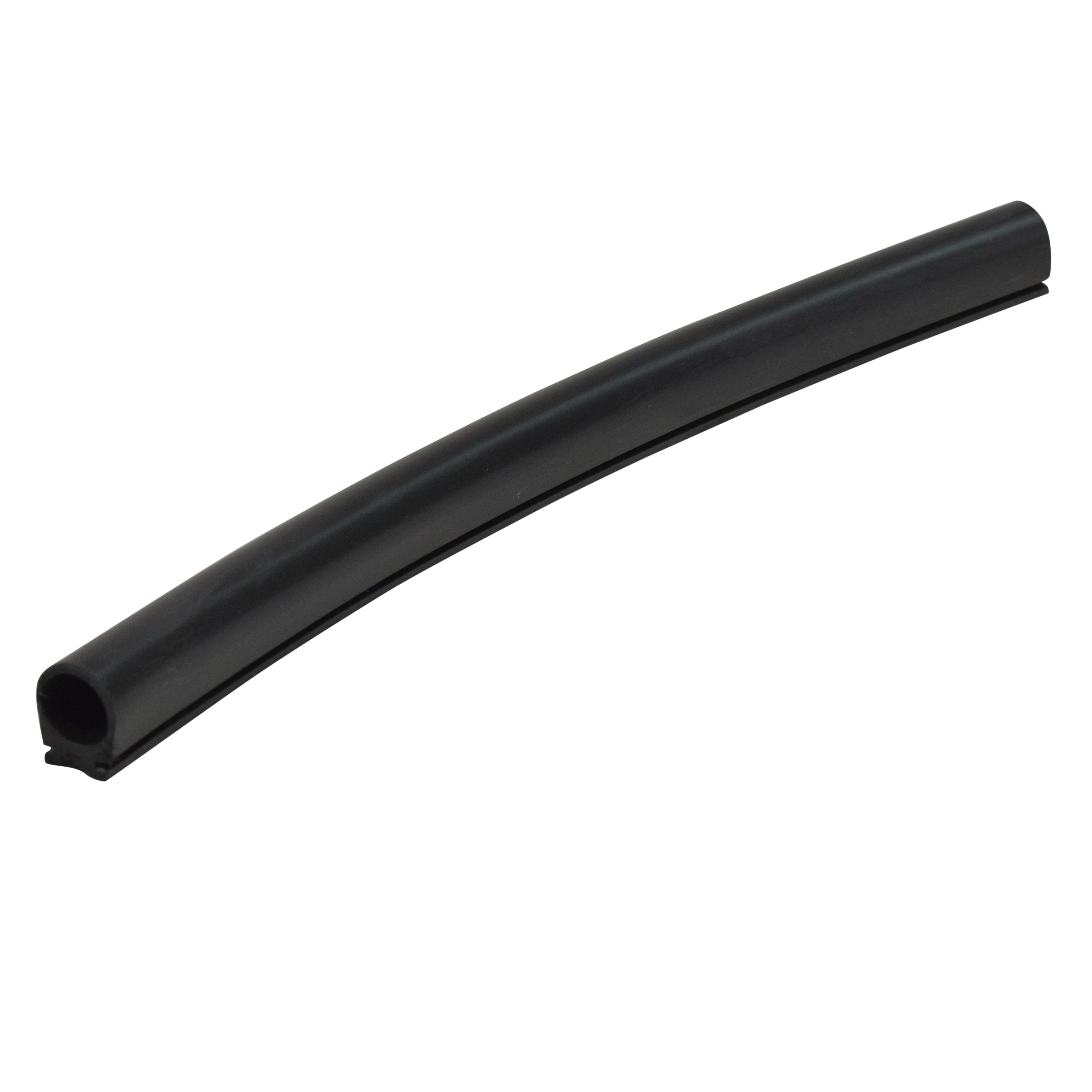

Profilgummi 400 mm lang Matchcode: 225SL06103S1 ART.-NR: 0003066
sofort lieferbar
Rillenkugellager, einreihig, 6007-2RS Matchcode: 970029 ART.-NR: 0000479
sofort lieferbar
Rillenscheibe RD. 131X45 9S20K -KANBAN- Matchcode: 250SL02010 ART.-NR: 0003637
geringer Bestand

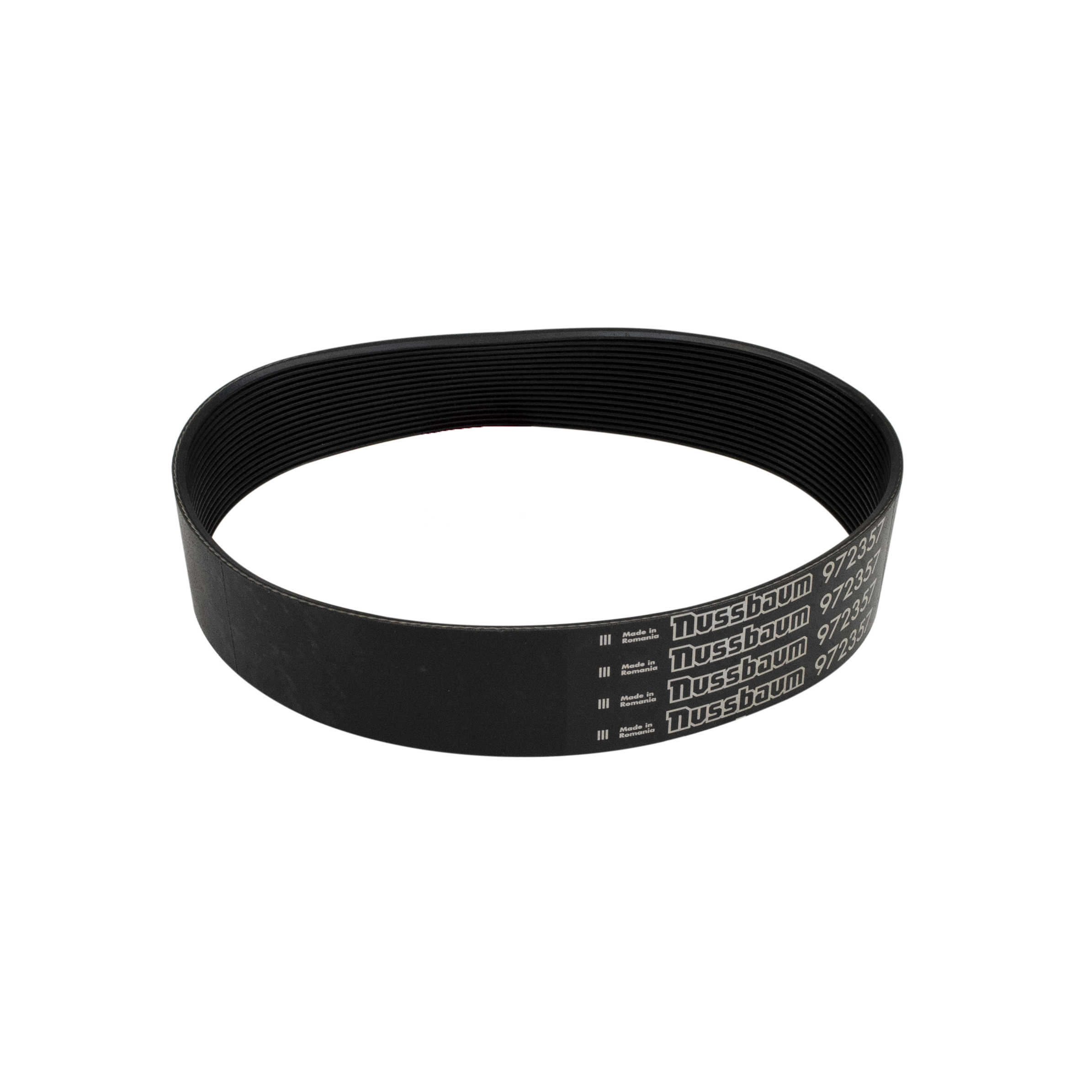

Rippenband RB 17 PJ 508 Matchcode: 972357 ART.-NR: 0000507
sofort lieferbar

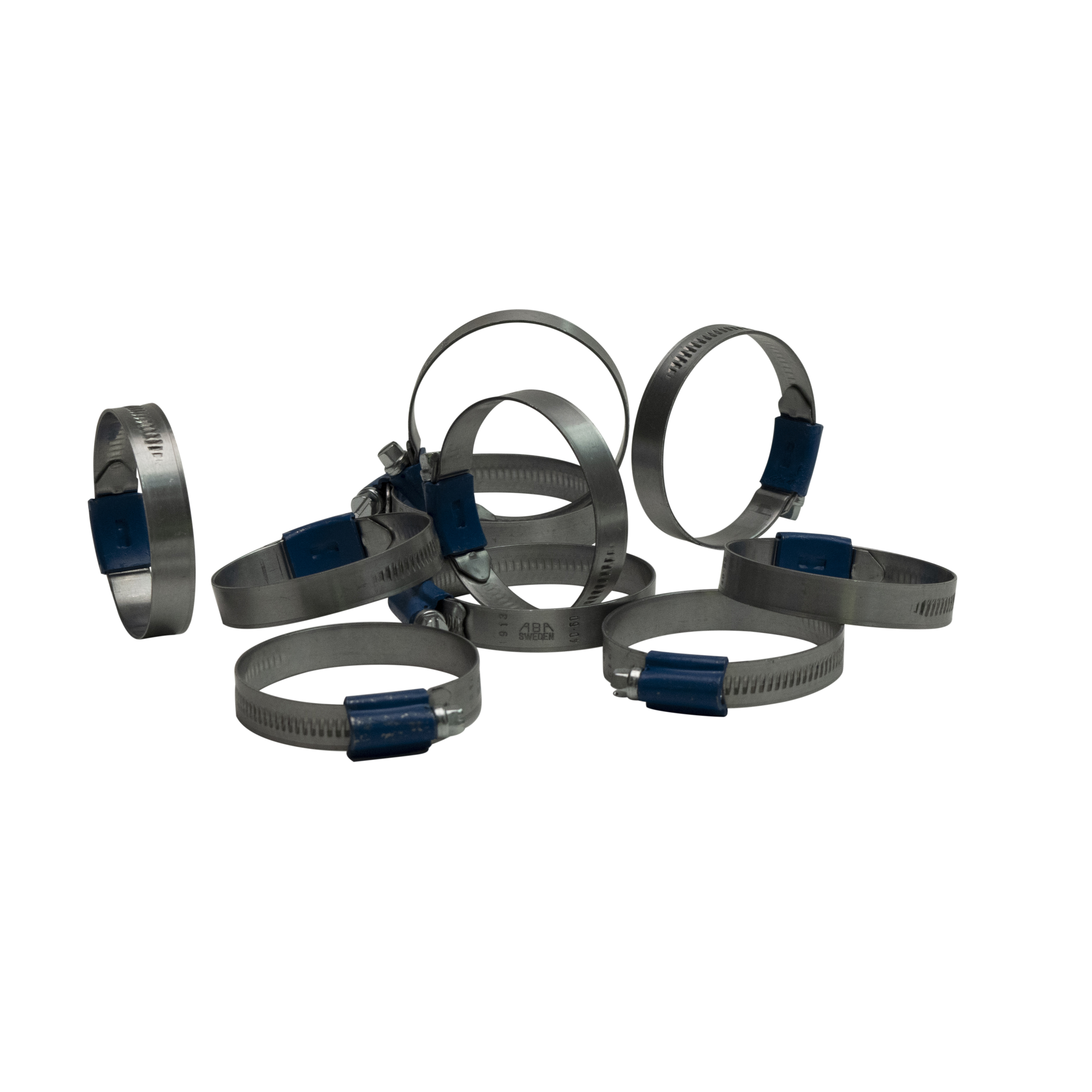

Schlauchklemme 40-60 MM12,2 MM verzinkt Matchcode: 970978 ART.-NR: 0000501
sofort lieferbar
Schmiernippel (9AM6X1) Stahl DIN 71412 M 6x1 Matchcode: 970020

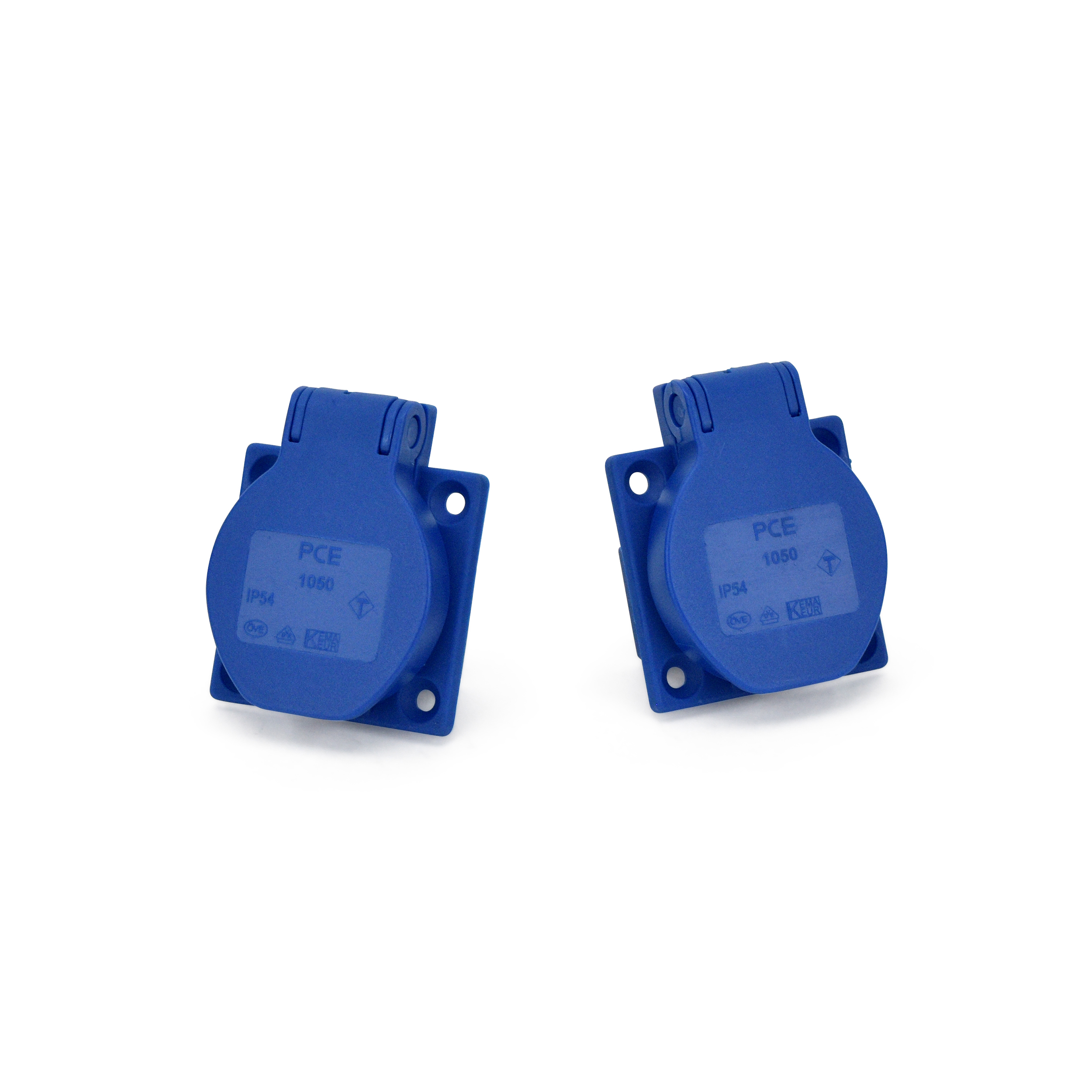

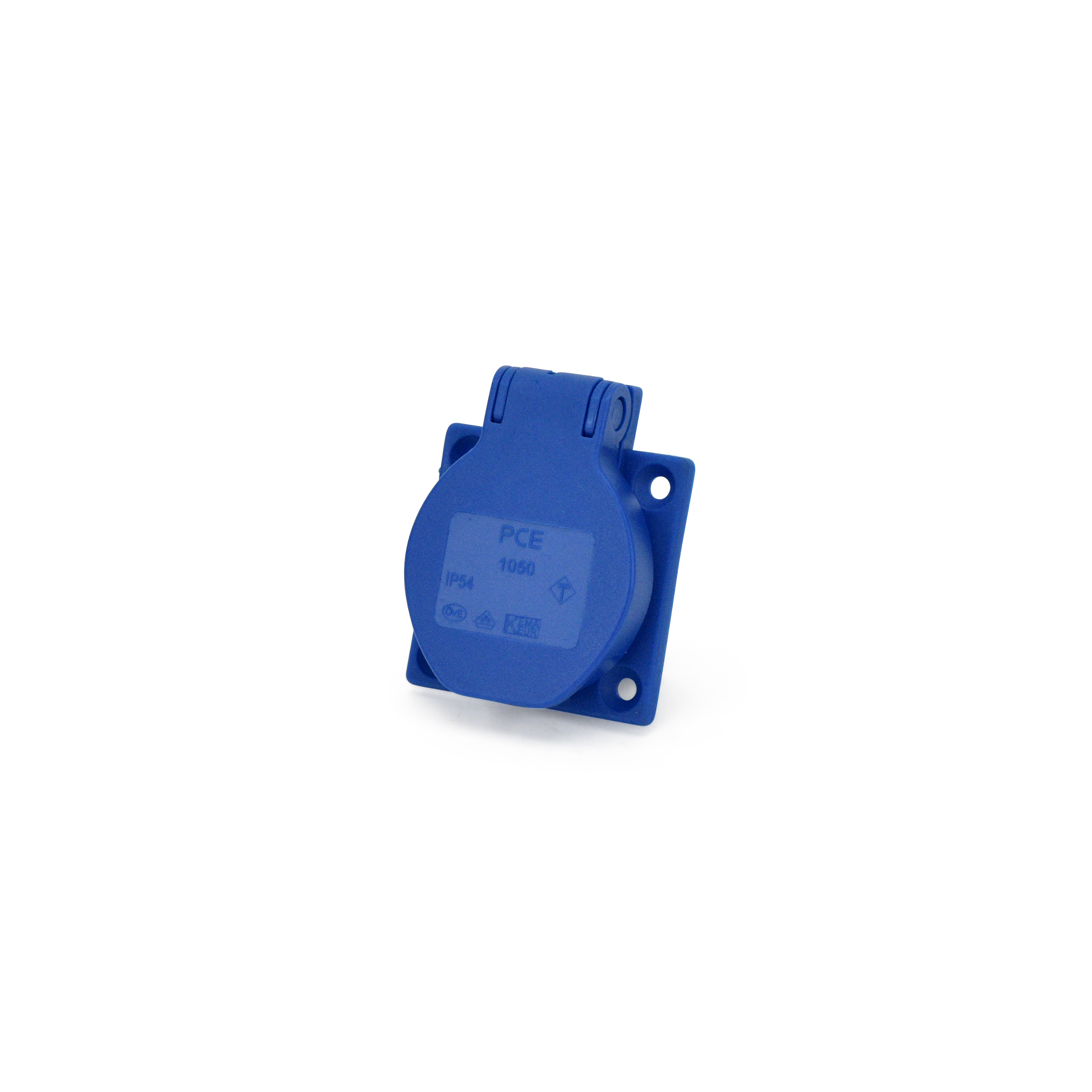

Schuko-Steckdose blau 10/16A 230V IP54 Matchcode: 990646 ART.-NR: 0000631
sofort lieferbar
Schütz DC24V / 5,7KW / 400V [27] Matchcode: 990842 ART.-NR: 0000635
sofort lieferbar

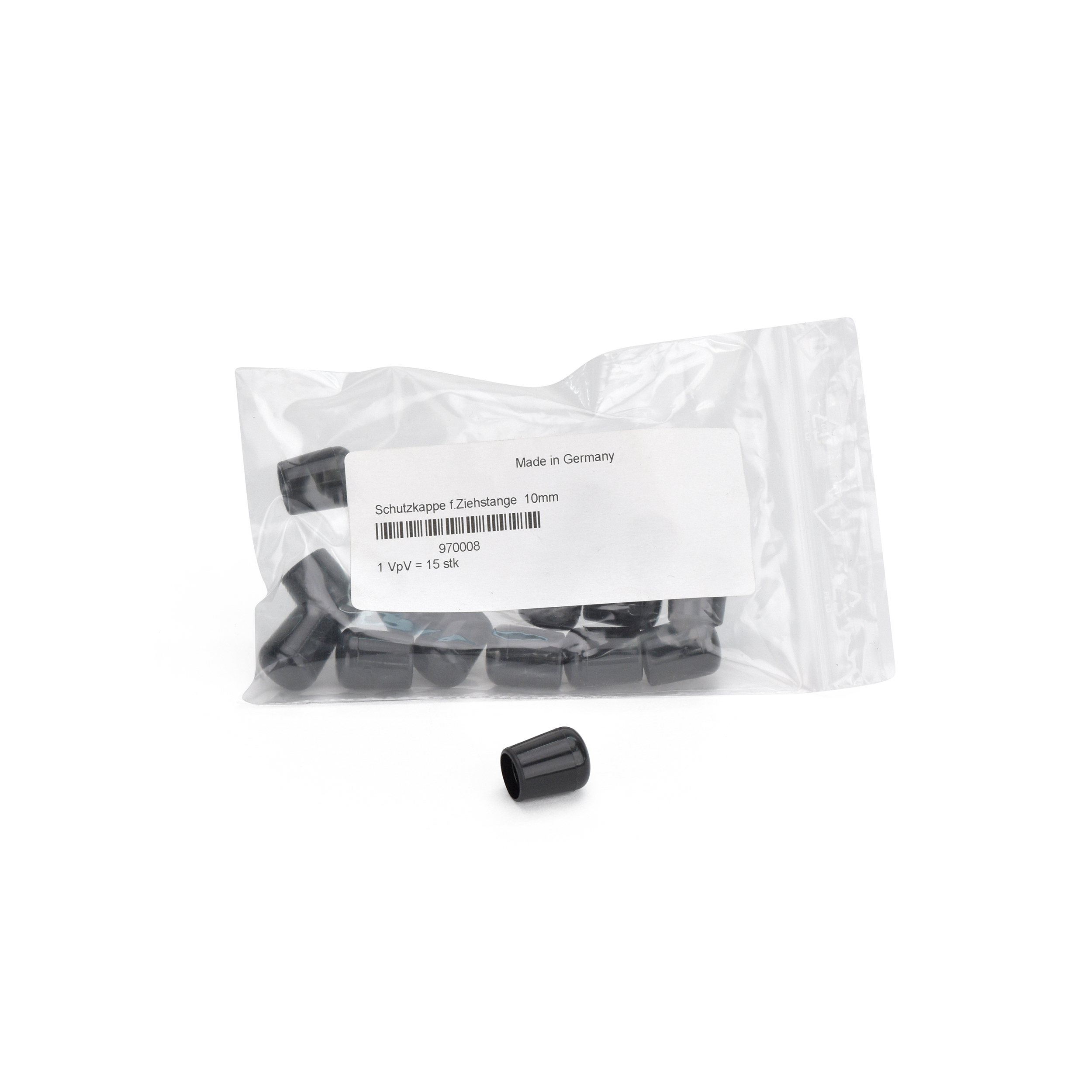

Schutzkappe f.Ziehstange 10mm Matchcode: 970008 ART.-NR: 0000474
sofort lieferbar
Sicherungshalter für E-Set inkl. Feinsicherung 5x20 mm 6,3A Matchcode: 232SL393024 ART.-NR: 0000409
sofort lieferbar

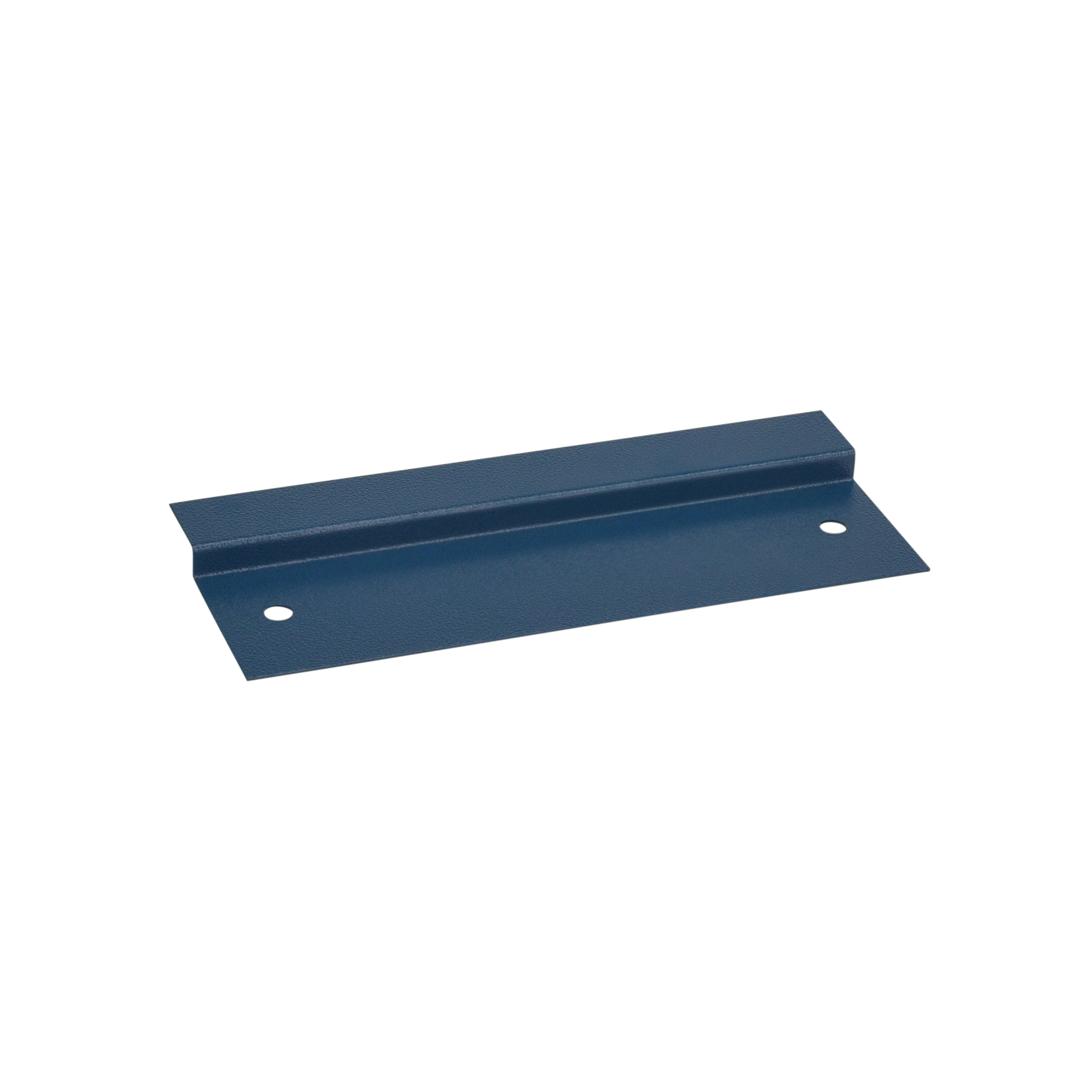

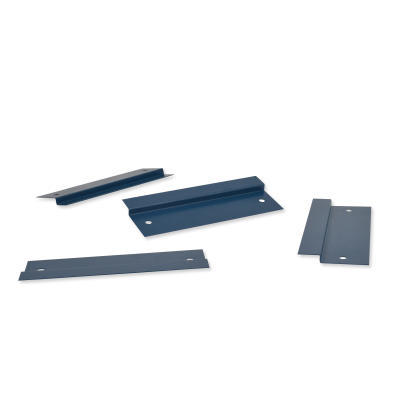

Sichtschutz Bl. 1,0x98x230 StW22 DD11 kpl. Matchcode: 225SL09010 ART.-NR: 0000343

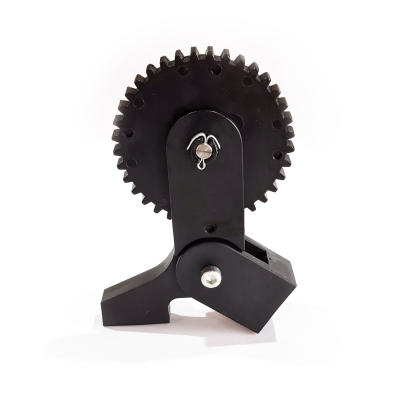

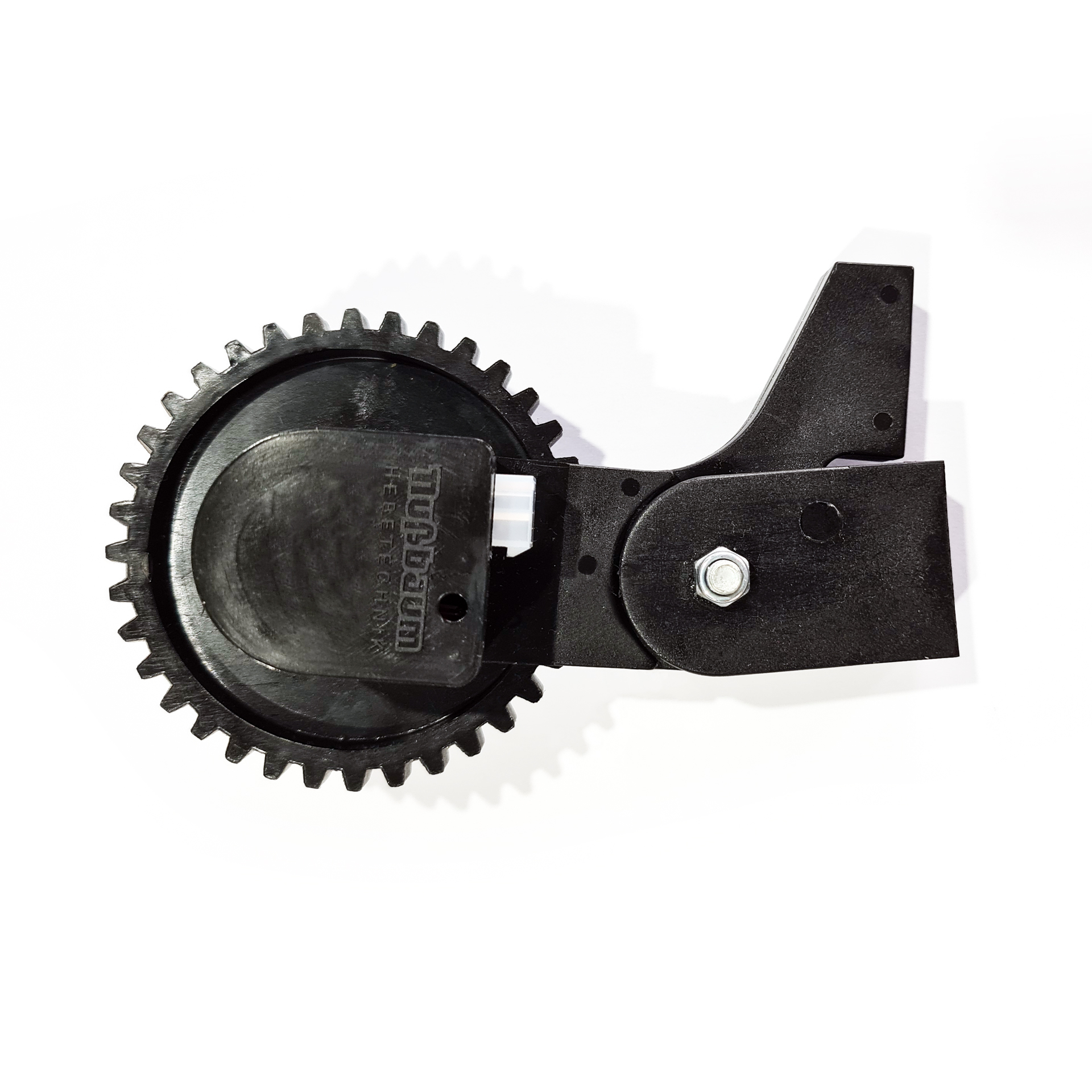

SL-Gleichlaufpoti Komplett Matchcode: 232SL03003 ART.-NR: 0000827
geringer Bestand
Spannelement VKT. 20x50 S235JR inkl. galv. verzinkt Matchcode: 225SL25026 ART.-NR: 0000347
geringer Bestand

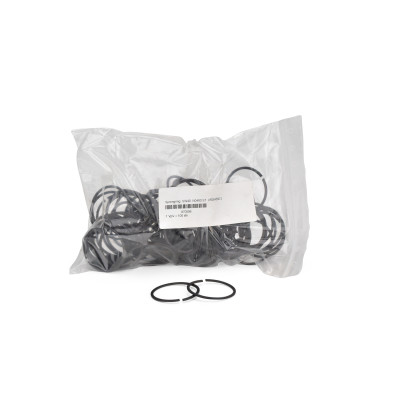

Sprengring SW40 N0400 ST VR004580-2 Matchcode: 970006 ART.-NR: 0021674
sofort lieferbar
Steigrohr / Querrohr kpl. galv. verzinkt für 2.30 - 2.40 SL Matchcode: 240SL05700 ART.-NR: 0008179
Lieferzeit auf Anfrage

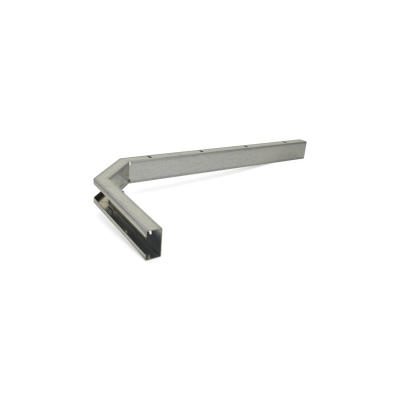

Steigrohr Bl. 1,5x127x985 DX51 D+Z kpl. Matchcode: 225SL45073 ART.-NR: 0000350 Ersatzartikel: 240SL05700
Steuerplatine SL ZPR 100 S mit Poti Matchcode: 940253 ART.-NR: 0000453 Ersatzartikel: 940253-1

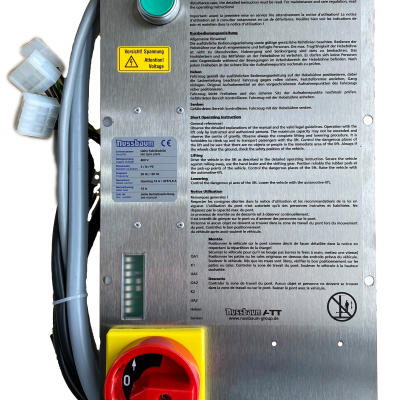

Steuerung SMART LIFT kpl mit CE-Stop / Frontplatte V2A / inkl. Schrauben Matchcode: 240SL03000-ET ART.-NR: 0010606
geringer Bestand

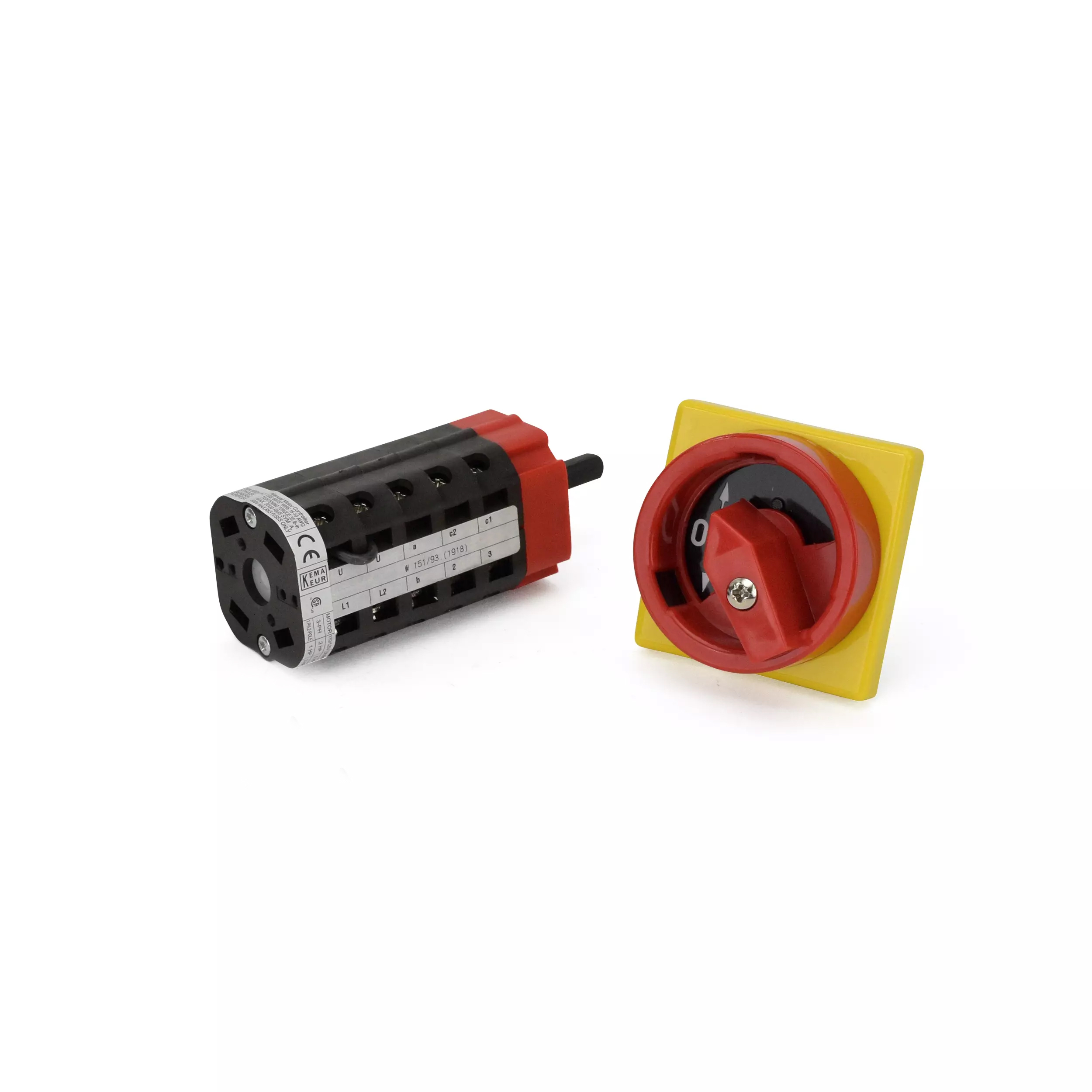

Wendeschalter W 151/93.1000-SO-NU Matchcode: 994777 ART.-NR: 0000678
sofort lieferbar
Zahnscheibe NEW STL kpl. Matchcode: 232NSTL08013-ET ART.-NR: 0003201
geringer Bestand

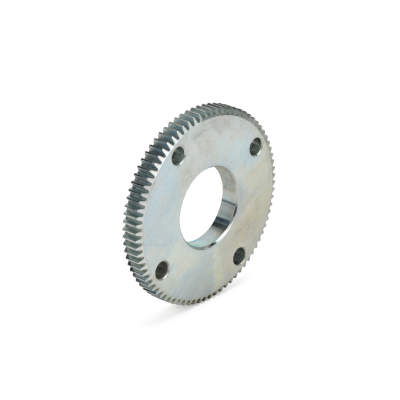

Zahnscheibe NEW STL Rd. 100x12 ( galv.verzinkt ) -KANBAN- Matchcode: 232NSTL08013 ART.-NR: 0003200
1 2 3 4 5 6 7 14
Nachrüstsatz Deckenlichtschranke Fotozelle für SL-Reihe Matchcode: 230SL01700
Spindelabdeckbleche geteilt (erforderlich bei Raumhöhe unter 3750 mm). 1 Satz = 2 Stück. Matchcode: 225SL09040S
SMART LIFT 2.35 SL SC

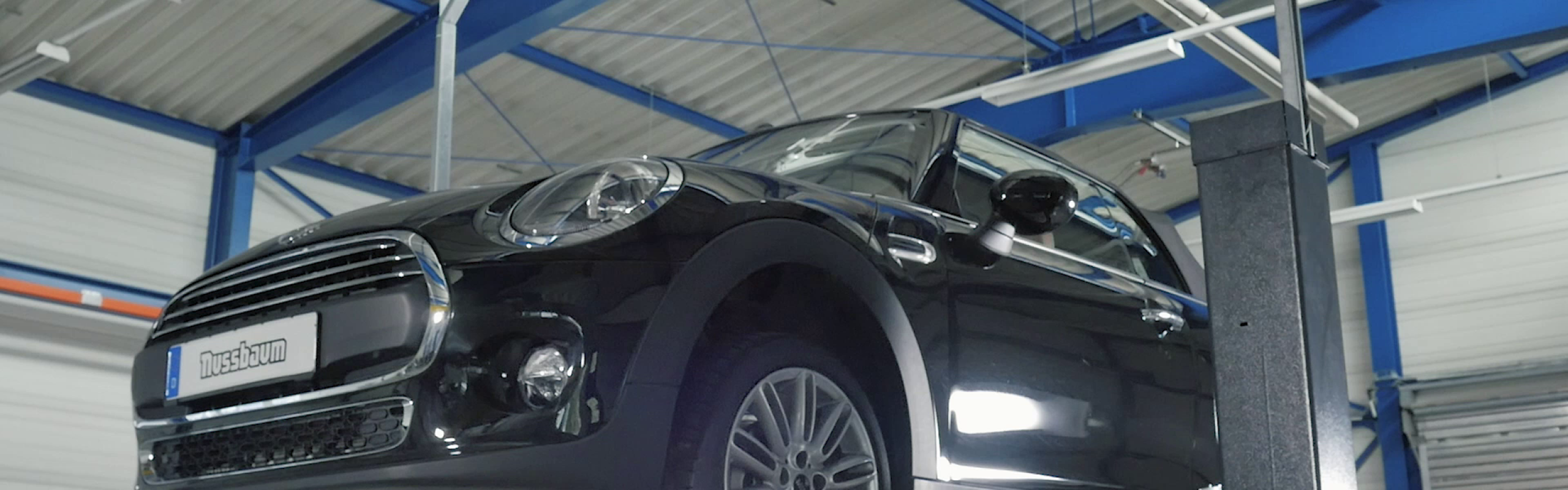

Video Abspielen
