Hebebühnen Pkw & Transporter / Elektromechanisch / 2 Säulenhebebühne / SMART LIFT / SMART LIFT 2.35 SL OTTO

SMART LIFT 2.35 SL OTTO

Elektromechanische 2 Säulen Hebebühne mit Spindel und Doppelteleskop-Tragarmen

SMART LIFT 2.35 SL OTTO

ART.-NR:SL235.6000174D-7016
SMART LIFT 2.35 SL OTTO

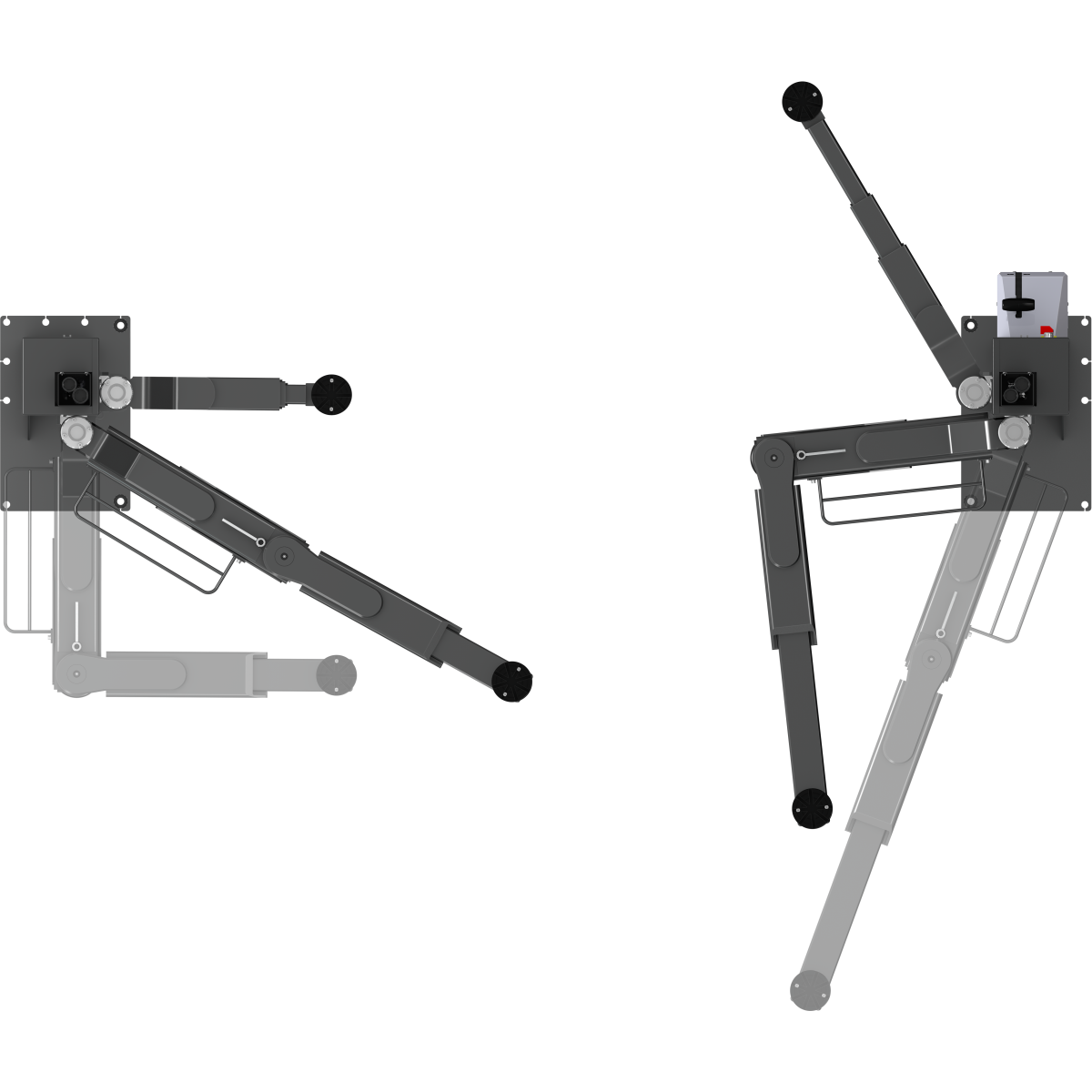

2 post lift HF 3S 3500 OTTO d RAL7016 grey

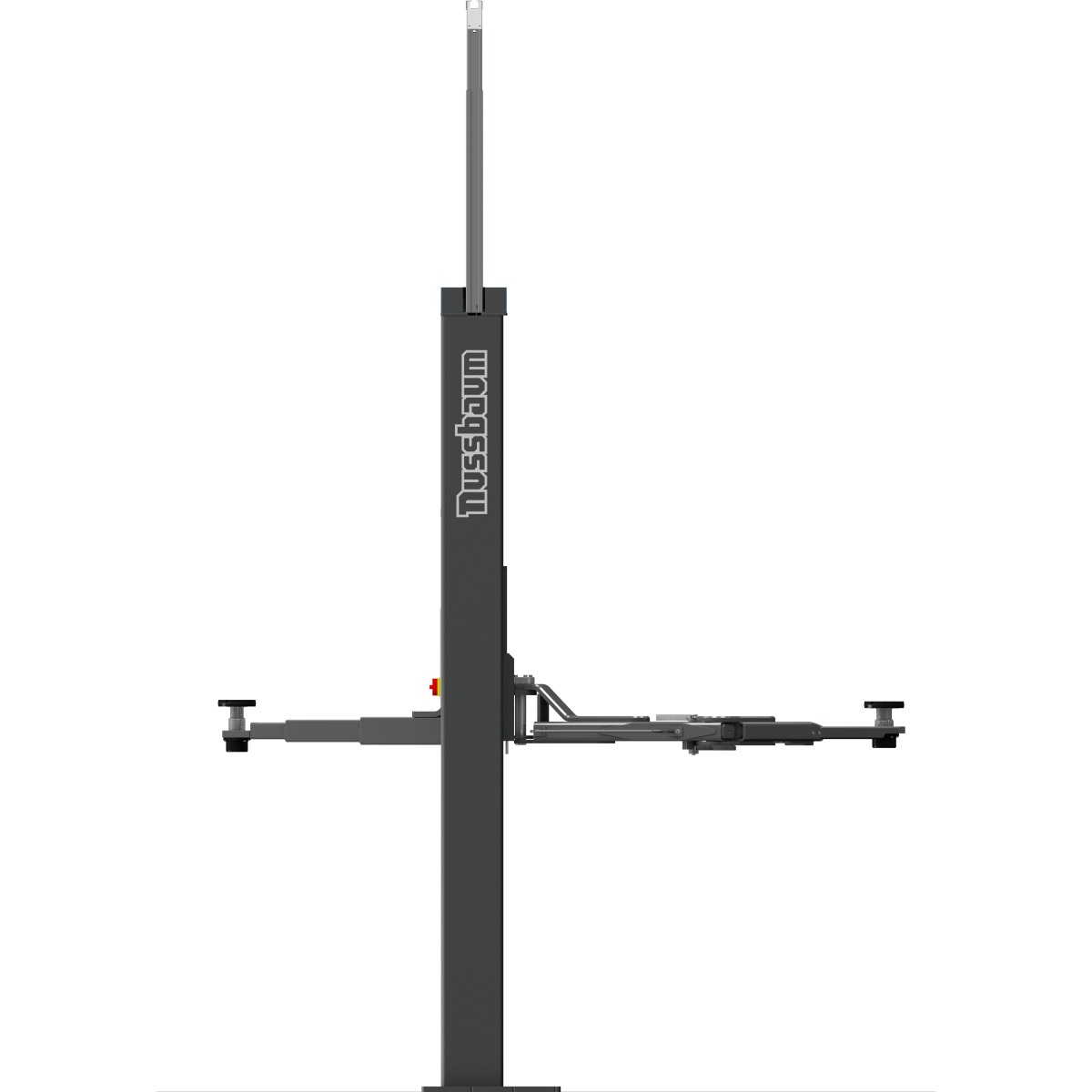

2 post lift Smart Lift 2 35 SL OTTO s RAL7016 grey

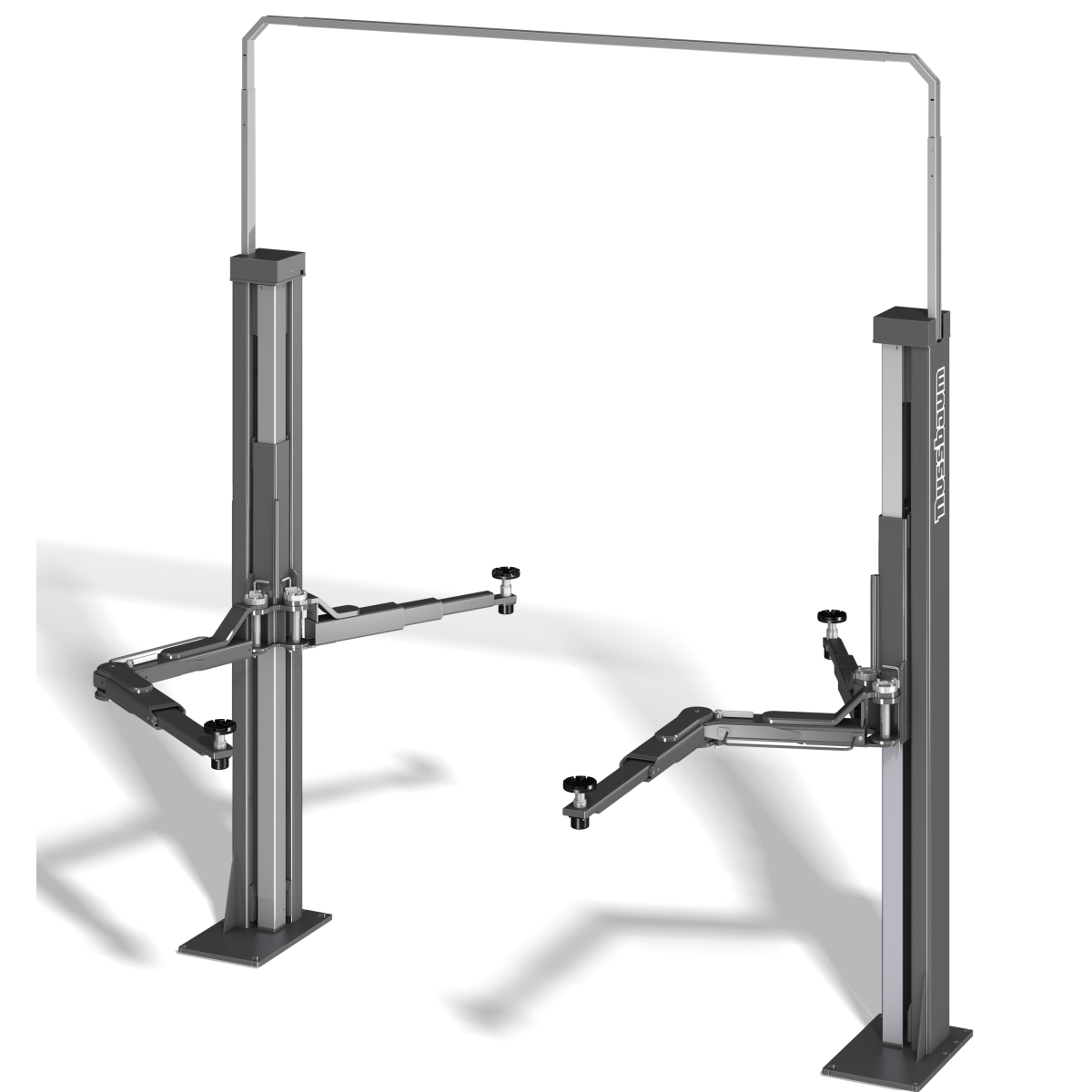

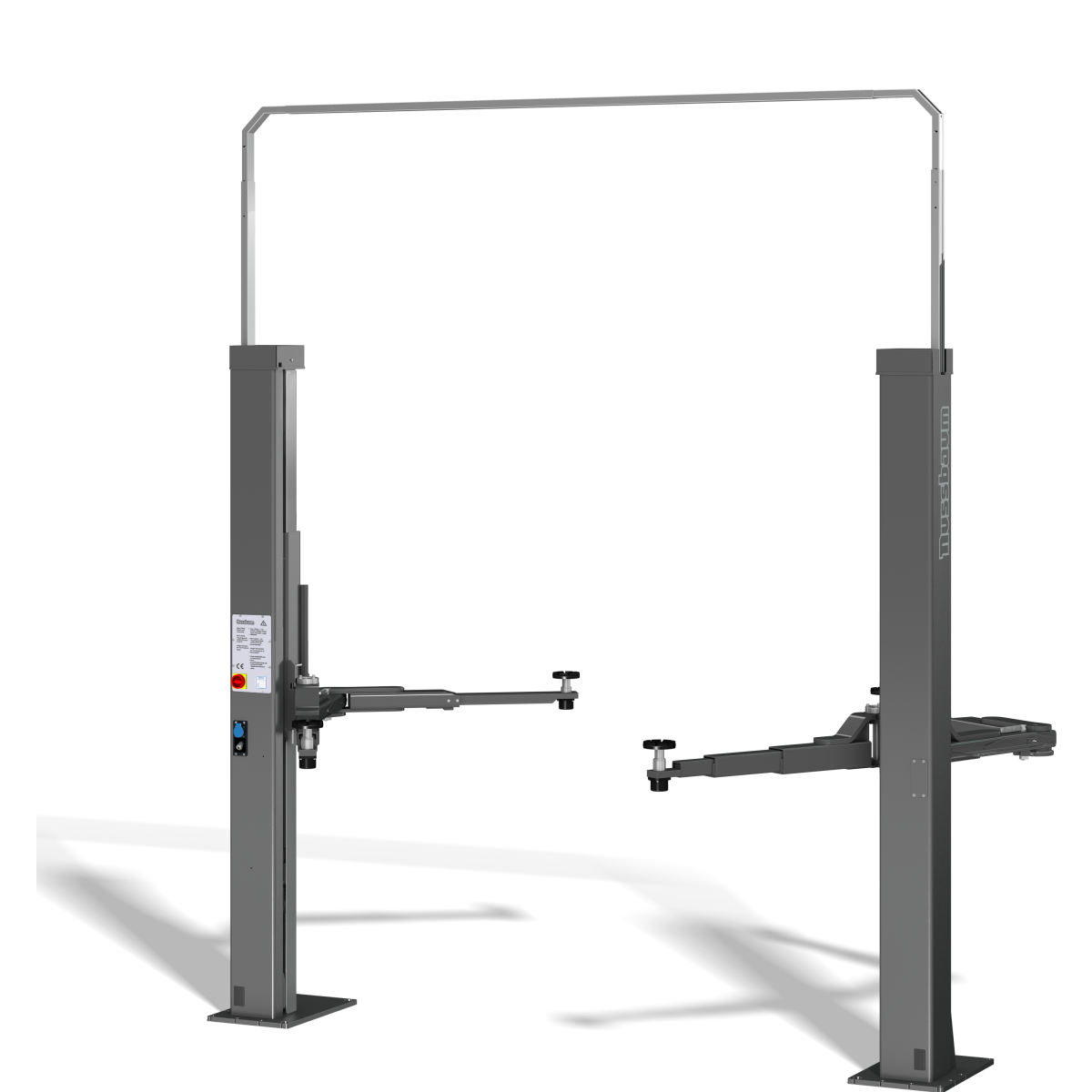

2 post lift Smart Lift 2 35 SL OTTO p2 RAL7016 grey
Konfigurieren vergleichen
Kurzbeschreibung
Matchcode: SL235.6000174D-7016
ART.-NR: 0015368
Tragkraft: 3500 kg
Form 2 Säulenhebebühne
Farbe grau
Händler in Ihrer Nähe 43 Nicht Ihre Postleitzahl? hier eingeben

Nussbaum Automotive Lifts, Inc.

177 Defense Highway Suite 7, Annapolis
Maryland 21401

https://

SMART LIFT 2.35 SL OTTO

Die elektromechanische 2 Säulen Hebebühne SMART LIFT 2.35 SL OTTO mit Spindel, einer Tragkraft von 3500 kg und asymmetrischen 2-fach teleskopierbaren Tragarmen ist die ideale Hebebühne für die preisbewusste und anspruchsvolle Autowerkstatt. Mit ihrer geringen minimalen Höhe und der flexiblen Aufstellbreite passt sie in jede Kfz-Werkstatt. Die einfache Kabelverbindung zwischen den Säulen kann wahlweise im Boden oder über eine einfache, höhenverstellbare Kabelbrücke oben zwischen den Säulen angebracht werden.

  • Hubzeit: 46 Sekunden / Senkzeit: 40 Sekunden
  • Tragkraft: 3500 kg
  • Verstellbar in Breite und Höhe, geringer minimaler Platzbedarf
  • Ideal für niedrige Deckenhöhen mit minimaler Höhe von nur 2892 mm
  • Druckluftanschluss und 220 V Steckdose serienmäßig in Säule integriert
  • Hohe Qualität: Jedes Exemplar wird einzeln vor Versand unter Last getestet

Die Nussbaum SMART LIFT Reihe bewährt sich seit über 20 Jahren. Heute stehen weltweit mehr als 100.000 SMART LIFT Hebebühnen Automechanikern im Werkstattalltag zur Seite.

Das Spindel-Tragmutter System besteht aus einer sich drehenden Spindel und einer verschleißarmen Hubmutter aus hochwertigem Nylatron®. Eine unter der Tragmutter angebrachte zweite Sicherheitsmutter sichert das System zusätzlich. Die Tragarme sind durch eine automatische Arretierung gesichert. Die Hubmutter kann durch eine leicht einsehbare optische Verschleißkontrolle durch den Anwender geprüft werden.

Die Säulen und Tragarme werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend grey pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Lieferumfang

Hebebühne mit Kabelbrücke (verstellbar), Asymmetrische, teleskopierbare Tragarme, 4 im Tragarm fixierte Drehteller, CE-Stop, Energie-Set (Option): E-Set (230 V/ Druckluft) in der Bediensäule

Bauseitige Leistungen

Fundamentstärke 200 mm C20/25 normale Bewehrung, 12 Dübel BM12-20/80/40 (abhängig vom Fundament, siehe Prüfbuch), Elektroanschluss 3 PH, N + PE, 400 V, 50 Hz, Absicherung 16 Amp. träge, Luftanschluss für Energie-Set (Option), Entladung

Details
Tragkraft 3500 kg
RAL RAL 7016
Unterschwenkhöhe 115 - 190 mm
Auszug Tragarme vorne 1160 - 570 mm
Auszug Tragarme hinten 995 - 1823 mm
Hubzeit 46 Sek.
Senkzeit 40 Sek.
Hubhöhe 1990 mm
Gesamthöhe 2892 mm
Gesamtbreite 3350 mm
Lichter Säulenabstand 2470 - 2766 mm
CE-Stop ja
E-Set ja
Elektroanschluss (Ph/V/Hz) 3 Ph , 400 V , 50 Hz
Absicherung 16 Amp. Träge
Motorleistung 2x1,5 KW

Datenblätter

Datenblaetter SL 235 OTTO 254 KB

Fundamentpläne

Fundamentplan SL 107 KB
Blockfundamentplan SL 112 KB

Dübelbohrbilder

Dübelbohrbild SL 235-240 34 KB

Prüfbücher

OPI SMART LIFT 2 30SL 2 35SL 2 40SL V4 7 DE EN FR ES IT 102023 Web v4 31 MB

Broschüren

SMART LIFT Broschüre - Deutsch 2.6 MB
SMART LIFT Brochure - English 2.6 MB
SMART LIFT Panfleto - Español 2.6 MB
SMART LIFT Brochure - Français 2.6 MB
SMART LIFT Prospetto - Italiano 2.6 MB
Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 1800mm x 600mm x 500mm
Gesamtgewicht 390kg
Stapelbar 3-fach
Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 3050mm x 760mm x 570mm
Gesamtgewicht 500kg
Stapelbar 3-fach
Listenansicht Explosionsansicht
Abdeckblech BL. 1,25x198x2760 DX 51 D+Z kpl. Matchcode: 240SL09008 ART.-NR: 0000430
geringer Bestand
225SL08073
Aufnahmeteller kpl montiert Matchcode: 225SL08073 ART.-NR: 0000836
geringer Bestand
225SL08075

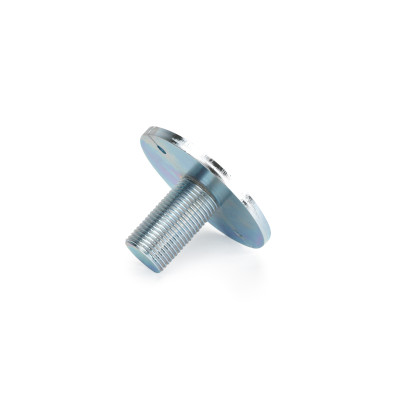

Aufnahmeteller Schweissteil (galv.verzinkt) Matchcode: 225SL08075 ART.-NR: 0003071 Ersatzartikel: 225SL08073
970028
Axial-Rillenkugellager, 51207 Matchcode: 970028 ART.-NR: 0000478
sofort lieferbar
901103031
Elastomerauflage Drm. 125x24 mm Matchcode: 901103031 ART.-NR: 0000245
sofort lieferbar
9232SL393004
Elektro SL Kabelsatz (3Leitungen) Matchcode: 232SL03040 ART.-NR: 0003277
geringer Bestand
9225SL05093
Energieset Kunststoff 70X50X150 Matchcode: 225SL05093 ART.-NR: 0000330
geringer Bestand
970658
Filz-Ring MNII rohweiß 62X43X8 Matchcode: 970658 ART.-NR: 0000494
sofort lieferbar
9225SL06036
Gleitstück 10x20x46 PA6.6 Matchcode: 225SL06036 ART.-NR: 0000336
sofort lieferbar
9225SL06038
Gleitstück 4 FL. 15X10X50 PA6.6 Matchcode: 225SL06038 ART.-NR: 0000337
sofort lieferbar
Gleitstück Fl. 35x18x80 PA6 schwarz Matchcode: 240HLNT06035-ET ART.-NR: 0009847
sofort lieferbar
9225SL06033
Gleitstück Fl. 35x45x80 PA6.6 schwarz Matchcode: 225SL06033 ART.-NR: 0000335
Lieferzeit auf Anfrage
232SL02018 ohne sp.

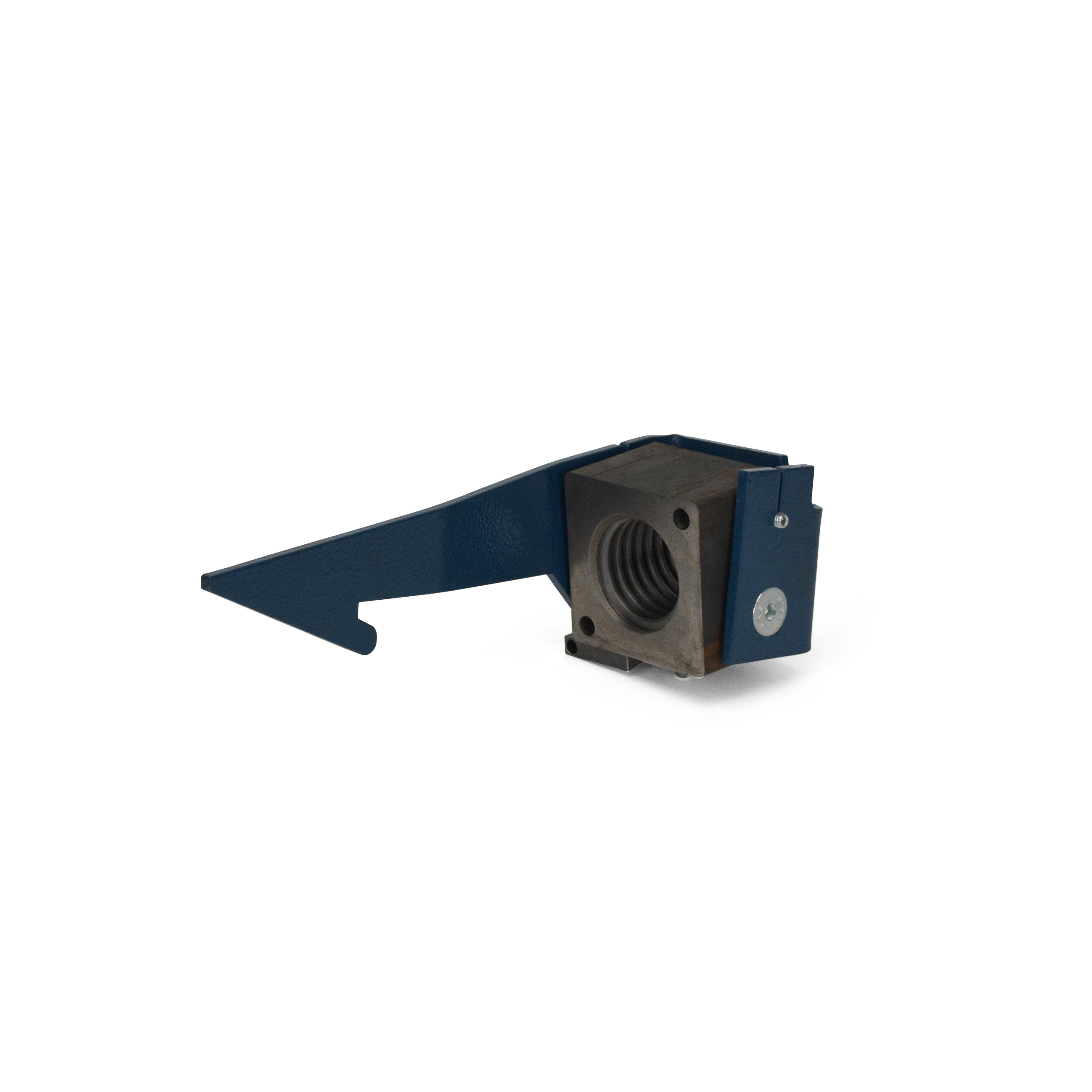

Hub- + Folgemutter mit Klinke kpl. f. SLE-eletr.-Version Matchcode: 232SL02018 ART.-NR: 0003267
Lieferzeit auf Anfrage
9232SL393004
Kabelsatz SL komplett Matchcode: 232SL393004 ART.-NR: 0000408 Ersatzartikel: 232SL03040
Kopfplatte Gegenseite Schweissteil Matchcode: 232SL25016 ART.-NR: 0003312
225SL25031M 01
Lagergehäuse montiert Rd. 98x50 C45 Montageteil Matchcode: 225SL25031M ART.-NR: 0003087
sofort lieferbar
232SL01003EL
Motor 232 SL Elektronik ELMA Matchcode: 232SL01003EL ART.-NR: 0007240
Lieferzeit auf Anfrage
225SL06103S1 2
Profilgummi 400 mm lang Matchcode: 225SL06103S1 ART.-NR: 0003066
sofort lieferbar

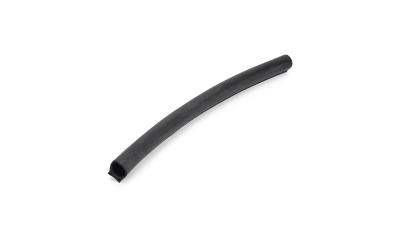

9225SL06003S3
Profilgummi 480 MM Matchcode: 225SL06003S3 ART.-NR: 0003065
sofort lieferbar
970029
Rillenkugellager, einreihig, 6007-2RS Matchcode: 970029 ART.-NR: 0000479
sofort lieferbar
972357
Rippenband RB 17 PJ 508 Matchcode: 972357 ART.-NR: 0000507
sofort lieferbar
Schiebestück vorn BL. 60x42x530 S355J2G3 (Bohrteil) Matchcode: 232SL08220 ART.-NR: 0003289
970978 2
Schlauchklemme 40-60 MM12,2 MM verzinkt Matchcode: 970978 ART.-NR: 0000501
sofort lieferbar
970020 view02
Schmiernippel (9AM6X1) Stahl DIN 71412 M 6x1 Matchcode: 970020
990646 view02
Schuko-Steckdose blau 10/16A 230V IP54 Matchcode: 990646 ART.-NR: 0000631
sofort lieferbar
990842 detail
Schütz DC24V / 5,7KW / 400V [27] Matchcode: 990842 ART.-NR: 0000635
sofort lieferbar
970008
Schutzkappe f.Ziehstange 10mm Matchcode: 970008 ART.-NR: 0000474
sofort lieferbar
9232SL393024
Sicherungshalter für E-Set inkl. Feinsicherung 5x20 mm 6,3A Matchcode: 232SL393024 ART.-NR: 0000409
sofort lieferbar
225SL09010 2
Sichtschutz Bl. 1,0x98x230 StW22 DD11 kpl. Matchcode: 225SL09010 ART.-NR: 0000343
0000827 01
SL-Gleichlaufpoti Komplett Matchcode: 232SL03003 ART.-NR: 0000827
geringer Bestand
Spannelement VKT. 20x50 S235JR inkl. galv. verzinkt Matchcode: 225SL25026 ART.-NR: 0000347
geringer Bestand
232SL02024 mit spindel

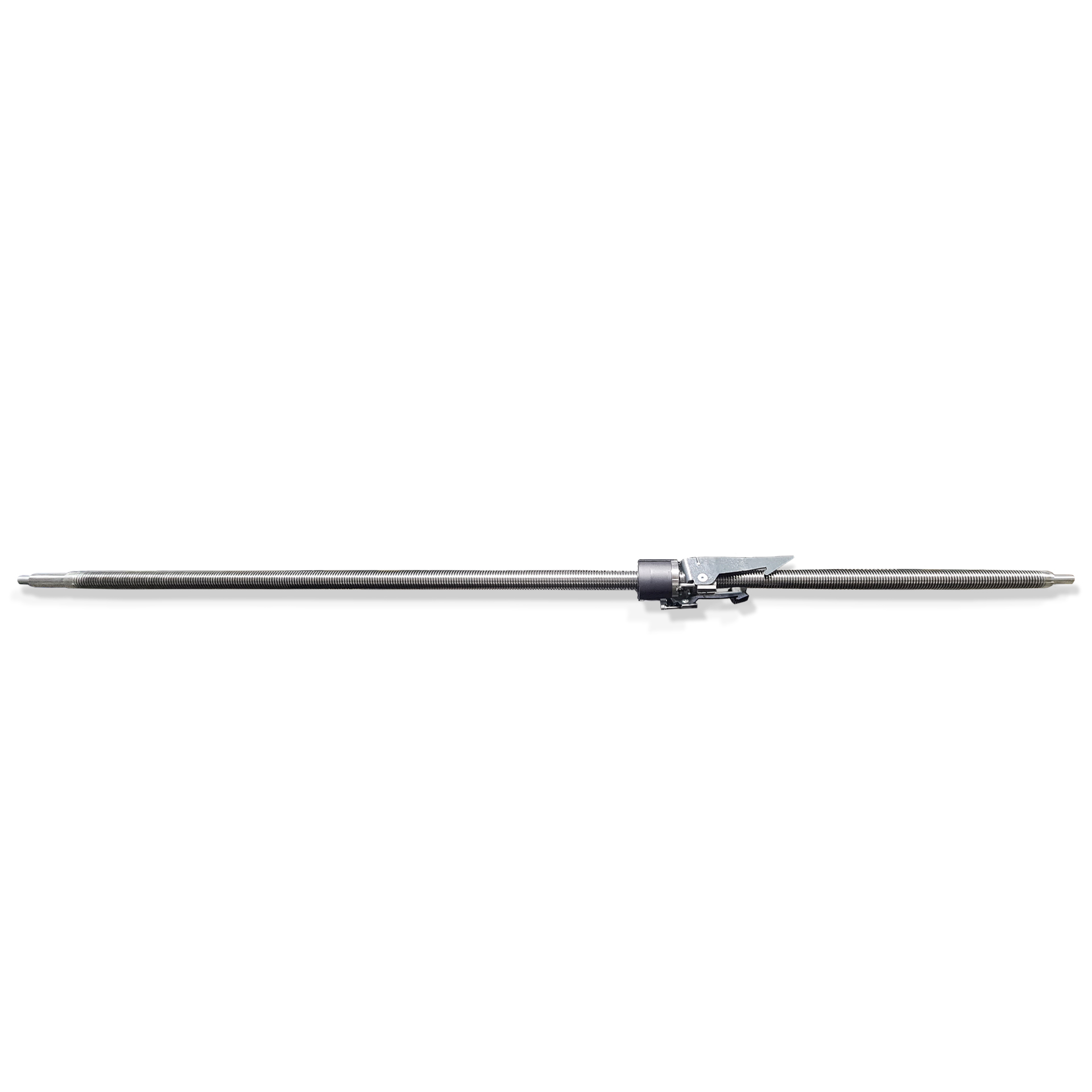

Spindelbaugruppe f. SL m. elektronischer Gleichlaufsteuerung Matchcode: 232SL02024 ART.-NR: 0001289
Lieferzeit auf Anfrage
225SL62025K
Spindelführung kpl. Matchcode: 225SL62025K ART.-NR: 0003090
geringer Bestand
970006
Sprengring SW40 N0400 ST VR004580-2 Matchcode: 970006 ART.-NR: 0021674
sofort lieferbar
Steigrohr / Querrohr kpl. galv. verzinkt für 2.30 - 2.40 SL Matchcode: 240SL05700 ART.-NR: 0008179
Lieferzeit auf Anfrage
9225SL45073
Steigrohr Bl. 1,5x127x985 DX51 D+Z kpl. Matchcode: 225SL45073 ART.-NR: 0000350 Ersatzartikel: 240SL05700
940253
Steuerplatine SL ZPR 100 S mit Poti Matchcode: 940253 ART.-NR: 0000453 Ersatzartikel: 940253-1
240SL03000 ET
Steuerung SMART LIFT kpl mit CE-Stop / Frontplatte V2A / inkl. Schrauben Matchcode: 240SL03000-ET ART.-NR: 0010606
geringer Bestand
994777
Wendeschalter W 151/93.1000-SO-NU Matchcode: 994777 ART.-NR: 0000678
sofort lieferbar
Zahnscheibe NEW STL kpl. Matchcode: 232NSTL08013-ET ART.-NR: 0003201
geringer Bestand
232NSTL08013
Zahnscheibe NEW STL Rd. 100x12 ( galv.verzinkt ) -KANBAN- Matchcode: 232NSTL08013 ART.-NR: 0003200
Ziehstange kpl. incl. Druckfeder,Spannhülse u.Schutzkappe Matchcode: 232NSTL28095-ET ART.-NR: 0003210
Lieferzeit auf Anfrage
Ziehstange kpl. incl. Druckfeder,Spannhülse u.Schutzkappe Matchcode: 232NSTL28096-ET ART.-NR: 0003211
geringer Bestand
1
Fixierstift-Steckaufnahme kpl. für Tragteller Matchcode: 245SPL08766
Nachrüstsatz Deckenlichtschranke Fotozelle für SL-Reihe Matchcode: 230SL01700
Prismen-Steckaufnahme für Tragteller Matchcode: 245SPL08750
Rechteckige Steckaufnahme für TESLA für Tragteller Matchcode: 245SPL08790
Satz Steckerhöhungen kpl. für Steckadapter Matchcode: 245SPL08734
Schwellerfalz Steckaufnahme für VW-Fahrzeuge für Tragteller Matchcode: 245SPL08850
Spindelabdeckbleche geteilt (erforderlich bei Raumhöhe unter 3750 mm). 1 Satz = 2 Stück. Matchcode: 225SL09040S
Steckbarer Tragteller kpl. inkl. Gewindetopf Matchcode: 245SPL08780
Steckerhöhung 140 mm Matchcode: 245SPL08736
Steckerhöhung 80 mm Matchcode: 245SPL08735
U-Steckaufnahme kpl. für Tragteller Matchcode: 245SPL08740
SMART LIFT 2.35 SL OTTO

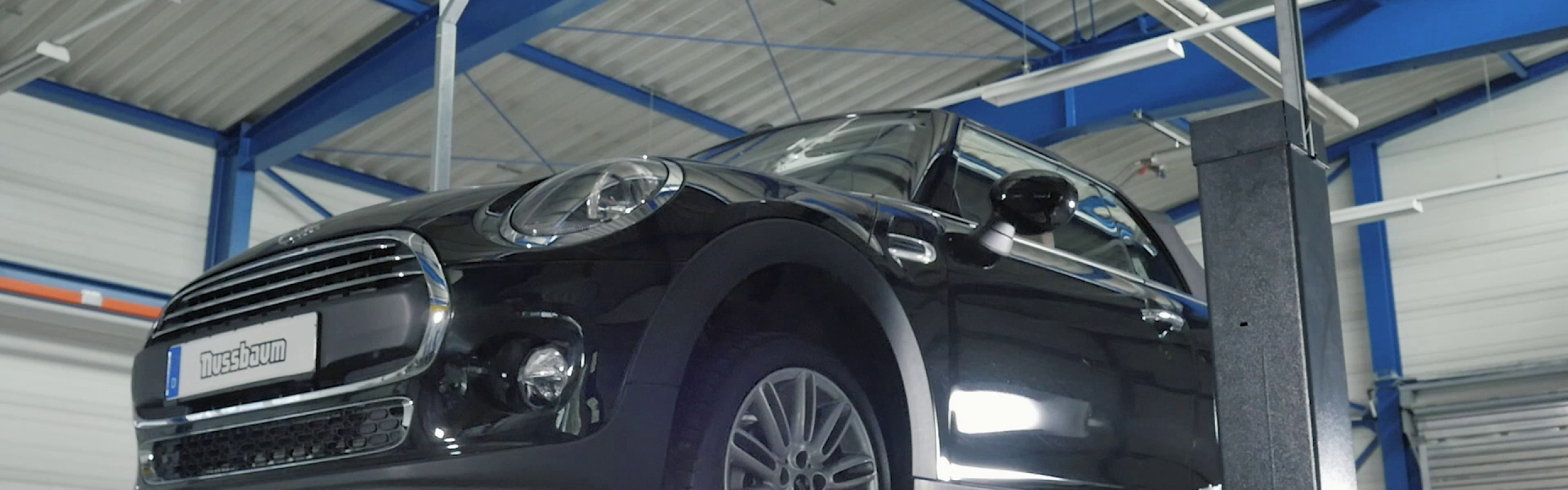

Video Abspielen
